Вакуумное оборудование применяется в промышленности, лабораториях, производственных линиях, системах упаковки, химических и технологических установках. Одним из наиболее распространенных решений для получения стабильного технического вакуума остаются насосы с масляным уплотнением. Их конструкция сочетает сравнительно высокую производительность, устойчивость к продолжительной работе и возможность поддерживать необходимый уровень разрежения в различных технологических процессах.
Что представляют собой вакуумные насосы с масляным уплотнением

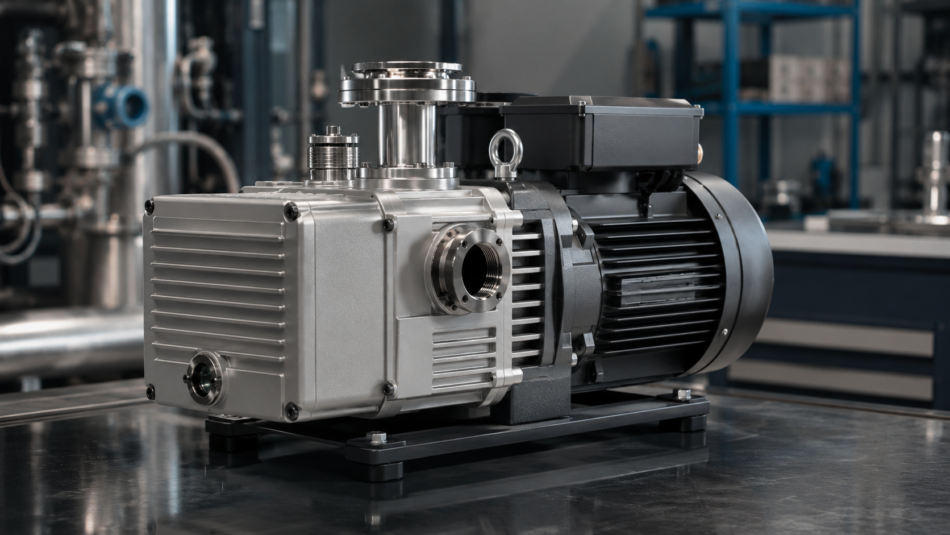

Вакуумные насосы с масляным уплотнением Vacma используются в системах, где требуется надежное создание и поддержание вакуума. Масло в таких установках выполняет сразу несколько функций: герметизирует рабочие зазоры, снижает трение между движущимися деталями, способствует отводу тепла и уменьшает износ элементов насосного механизма.
Принцип действия зависит от конкретной конструкции насоса, однако общая задача остается неизменной. Газ поступает во внутреннюю рабочую камеру, затем его объем уменьшается, давление повышается, после чего газ выводится через выпускную систему. Циклическое повторение этого процесса позволяет постепенно снижать давление в подключенной вакуумной системе.
Масляное уплотнение особенно важно в тех случаях, когда необходимо минимизировать обратные перетечки газа между рабочими зонами насоса. Благодаря этому оборудование может создавать более глубокое разрежение по сравнению с рядом сухих механических решений аналогичного назначения.
Основные преимущества оборудования
Маслозаполненные вакуумные насосы получили широкое распространение благодаря совокупности эксплуатационных характеристик.
К основным преимуществам относятся:
- стабильная работа при продолжительных рабочих циклах;
- эффективное уплотнение внутренних зазоров;
- сравнительно низкий уровень механического износа;
- возможность получения достаточно глубокого вакуума;
- эффективный отвод тепла от рабочих элементов;
- широкий диапазон вариантов производительности;
- возможность интеграции в стационарные технологические установки.
При правильном подборе оборудования насос способен работать в составе автоматизированной системы, обслуживая один технологический участок или сразу несколько потребителей вакуума.
Где применяются вакуумные насосы
Область применения зависит от требуемого остаточного давления, производительности, характеристик перекачиваемого газа и режима эксплуатации.
На практике вакуумные насосы используют:
- в упаковочном оборудовании;
- в вакуумных формовочных установках;
- при дегазации материалов и жидкостей;
- в лабораторных системах;
- в химических и фармацевтических процессах;
- при производстве электронных компонентов;
- в системах вакуумной фиксации;
- в установках для пропитки и сушки;
- в различных механических и технологических линиях.
Например, при вакуумной упаковке насос удаляет воздух из рабочей камеры перед герметизацией упаковки. При дегазации разрежение способствует удалению растворенных и захваченных газов из материала. В вакуумной формовке перепад давления используется для придания материалу необходимой формы.
Таким образом, один и тот же принцип создания разрежения может применяться в совершенно разных производственных процессах.
На что обратить внимание при выборе
Подбирать насос только по максимальной производительности неправильно. Необходимо учитывать весь рабочий режим оборудования и параметры подключенной системы.
В первую очередь оценивают следующие характеристики:
- Производительность. Показывает, какой объем газа насос способен откачивать за определенный промежуток времени.
- Предельное остаточное давление. Определяет минимальное давление, которое оборудование способно обеспечить при предусмотренных производителем условиях эксплуатации.
- Рабочее давление. Насос должен эффективно работать именно в том диапазоне давления, который используется в технологическом процессе.
- Продолжительность рабочего цикла. Для постоянной эксплуатации и периодического включения требования к оборудованию могут различаться.
- Состав перекачиваемой среды. Влага, агрессивные вещества, пары технологических жидкостей и твердые частицы способны существенно влиять на ресурс насоса и свойства масла.
- Температурный режим. Необходимо учитывать температуру окружающей среды и тепловую нагрузку при работе оборудования.
- Требования к техническому обслуживанию. Следует заранее оценивать доступность фильтров, уплотнений, масла и других расходных материалов.
Роль вакуумного масла
Масло является функциональной частью конструкции насоса, поэтому его состояние непосредственно влияет на характеристики оборудования. Использование неподходящего или загрязненного масла способно привести к ухудшению вакуума, повышенному нагреву и ускоренному износу рабочих элементов.
Во время эксплуатации масло постепенно загрязняется продуктами износа, технологическими примесями и веществами, поступающими вместе с откачиваемой средой. Его физические свойства также могут изменяться под воздействием температуры.
Поэтому обслуживание обычно включает:
- контроль уровня масла;
- оценку его состояния;
- своевременную замену;
- проверку масляной системы;
- обслуживание фильтрующих элементов;
- контроль герметичности оборудования.
Интервал обслуживания определяется условиями эксплуатации конкретной установки. При интенсивной работе или загрязненной перекачиваемой среде обслуживание может требоваться чаще.
Как повысить надежность вакуумной системы
Даже правильно выбранный насос не обеспечит требуемый результат, если сама вакуумная система имеет значительные утечки или неправильно рассчитана.
Для стабильной работы необходимо контролировать герметичность соединений, состояние трубопроводов, пропускную способность магистралей и исправность клапанов. Излишне длинный или слишком узкий трубопровод увеличивает гидравлическое сопротивление и способен снижать реальную скорость откачки непосредственно в рабочей камере.
Дополнительное оборудование также подбирают с учетом конкретного процесса. В систему могут входить обратные клапаны, вакуумметры, фильтры, сепараторы, ресиверы и элементы автоматического управления.
При проектировании важно рассматривать насос не как отдельное устройство, а как часть единой вакуумной установки. Производительность всей системы определяется не только характеристиками самого агрегата, но и герметичностью, объемом рабочей камеры, диаметром трубопроводов, количеством соединений и особенностями технологического процесса.
Итог
Вакуумные насосы с масляным уплотнением остаются практичным решением для большого количества промышленных и технологических задач. Масло обеспечивает герметизацию, смазку и охлаждение рабочих элементов, а правильно подобранный насос позволяет стабильно поддерживать требуемое разрежение. Для получения надежной вакуумной системы необходимо учитывать не только производительность оборудования, но также рабочее давление, свойства перекачиваемой среды, режим эксплуатации, состояние масла и параметры всей вакуумной магистрали.
